Обновлённый Web-интерфейс

Для настройки модема можно использовать не только NetFriend, но и Web-интерфейс. При использовании последнего, пользователю доступно гораздо больше параметров. Конечно, для работы в сети достаточно и тех, которые можно задать при помощи NetFriend, но в ряде случаев может возникнуть необходимость в более тонкой настройке. Далее мы рассмотрим обновлённый интерфейс настройки модема P660RU2.

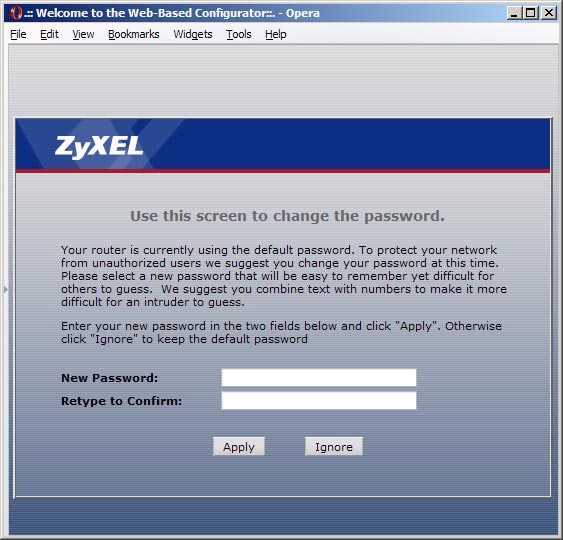

Для доступа к интерфейсу нужно перейти по адресу http://192.168.1.1, после чего будет предложено ввести пароль. Напомним, что для оборудования ZyXEL по-умолчанию используется пароль «1234», который и нужно ввести при первом подключении. Приятно отметить, что ZyXEL заботится не только об удобстве пользователя, но и о его безопасности, так, пользователю сразу будет предложено сменить пароль, установленный по-умолчанию. Если его не сменить, то такое предложение будет появляться при каждом последующем входе.

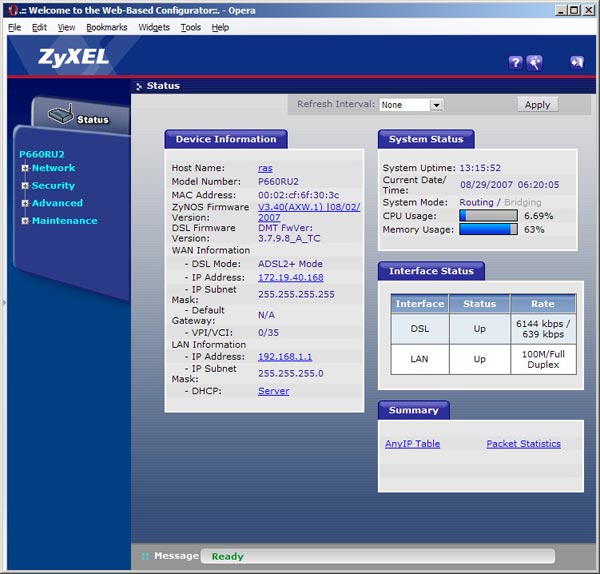

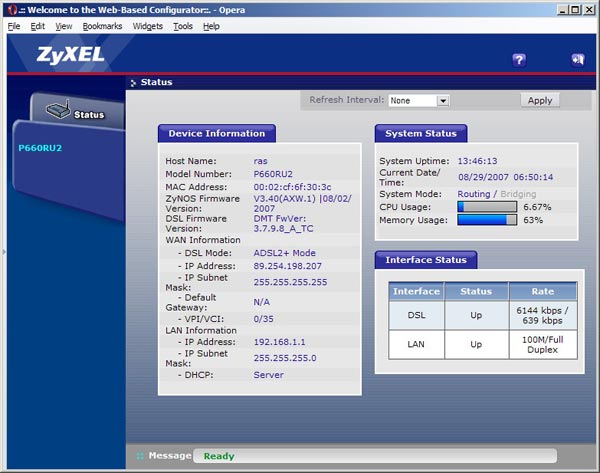

После успешного входа на экране появится страница статуса, на которой отображается информация об устройстве, подключении и загрузке устройства.

Интерфейс администрирования имеет четыре раздела: Network, Security, Advanced и Maintenance. О каждом из них расскажем более подробно.

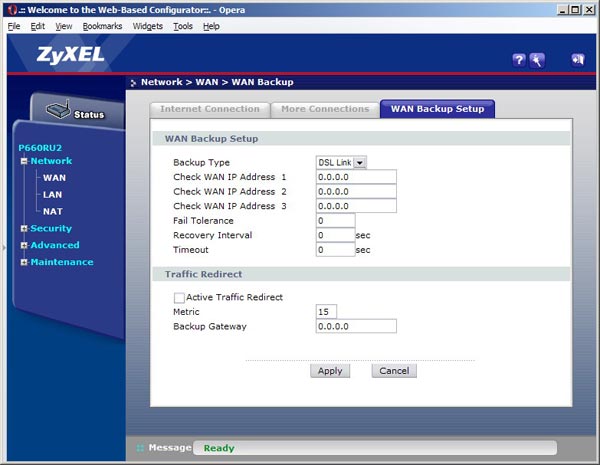

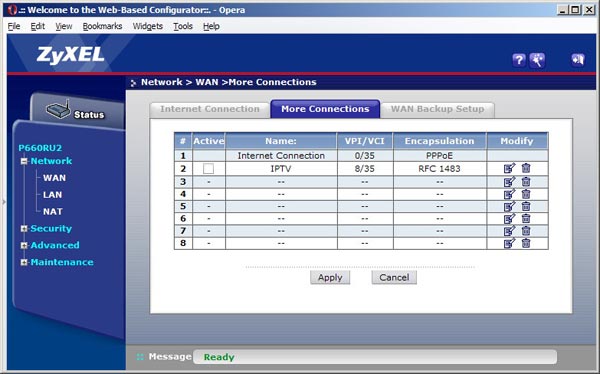

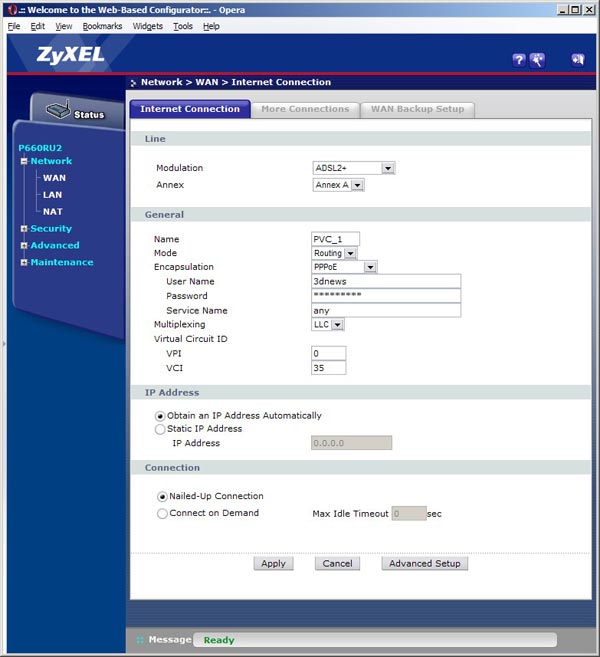

Раздел Network имеет три подраздела. В первом – WAN выделено три закладки. Первая - для Интернет-подключения, где указаны параметры первого PVC, а также выбираются модуляция и нужный Annex. На второй закладке настраиваются остальные 7 PVC, и на третьей указаны параметры резервирования подключения, в том числе и способа проверки доступности канала.

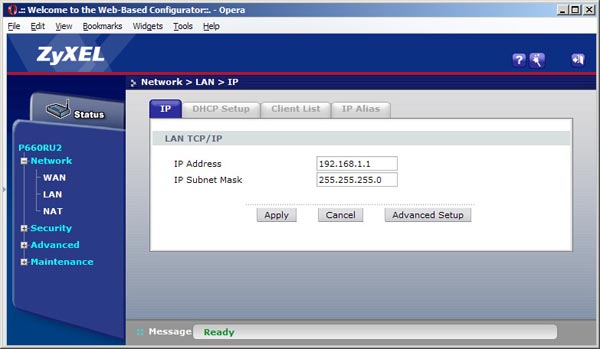

Во втором – LAN четыре закладки: IP, DHCP Setup, Client List и IP Alias. На первой можно задать внутренний IP-адрес устройства, по которому будет доступен Web-интерфейс, который будет шлюзом для компьютеров локальной сети. Здесь, в дополнительных настройках указываются параметры протокола RIP и мультикастовой рассылки, а также активируется функция Any IP, позволяющая компьютерам локальной сети получать доступ в Интернет независимо от их IP-адресов, и разрешается или нет трафик NetBIOS между локальным и внешним интерфейсами.

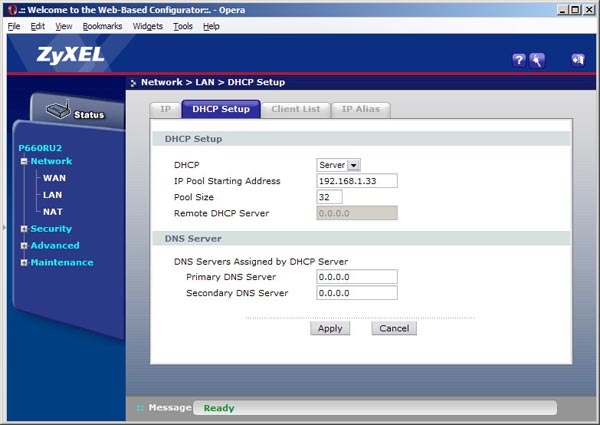

На второй закладке указываются параметры DHCP: в случае сервера это начальный адрес и количество раздаваемых сервером адресов, а также адреса серверов DNS, в случае ретранслятора – адреса серверов DHCP и DNS.

На третьей закладке можно просмотреть список клиентов DHCP и добавить статические записи.

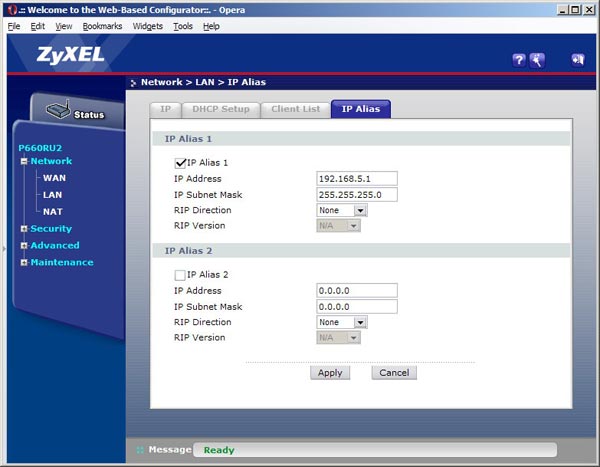

На четвёртой закладке можно задать два дополнительных внутренних IP-адреса. То есть сделать модем доступным из внутренней сети по трём IP-адресам. Достаточно редкая функция для оборудования такого класса.

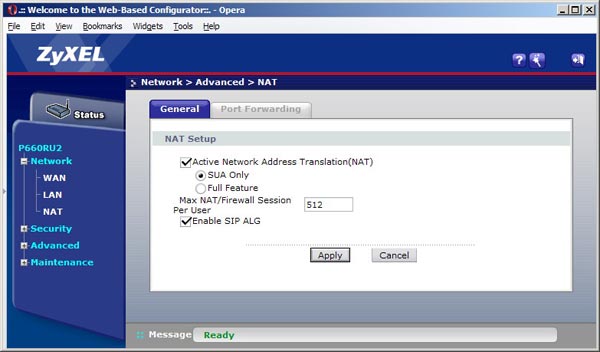

Подраздел NAT содержит всего две закладки, на которых можно выбрать тип трансляции (SUA – для одного внешнего IP, или Full – если внешних адресов несколько). Здесь можно ограничить максимальное количество сессий для одного клиента, а также включить шлюз для протокола SIP (для поддержки телефонии).

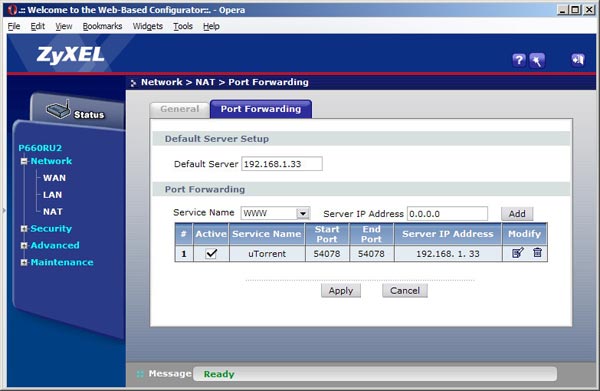

На второй закладке настраивается перенаправление портов. Для создания правил можно использовать как предопределённые сервисы, так и указывать свои. Отметим, что речь идёт о статическом перенаправлении.

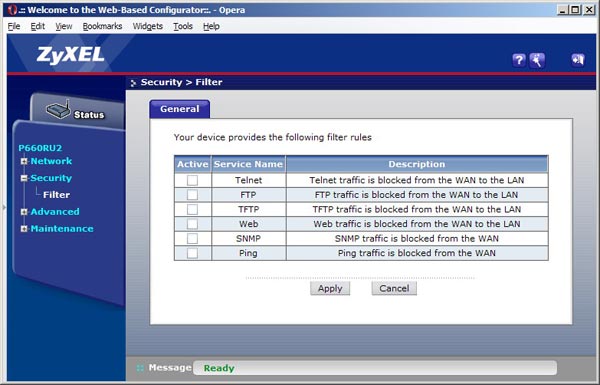

Второй раздел Security содержит лишь один подраздел, в котором определены правила фильтрации трафика с внешнего порта. Каждое из правил можно активировать или отключить. Добавить или изменить правило нельзя.

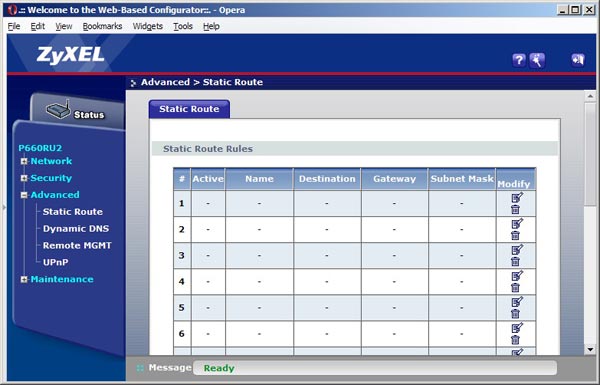

Третий раздел содержит четыре подраздела. В первом настраивается статическая маршрутизация. Всего можно задать до 16 статических маршрутов.

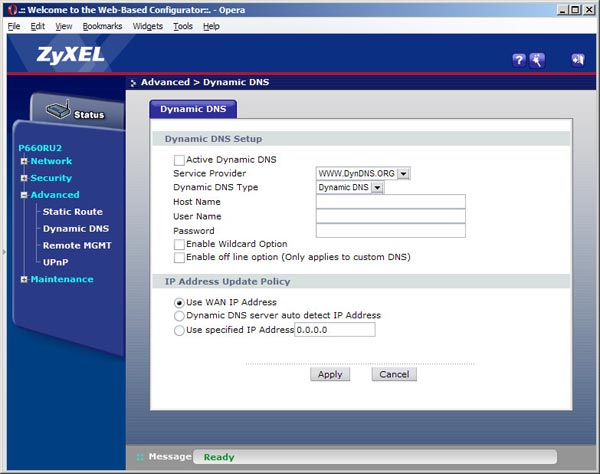

Второй подраздел отвечает за динамическую DNS. Отметим, что поддерживается работа только с провайдером www.dyndns.org. Все учётные данные, необходимые для работы DDNS, указываются в этом разделе.

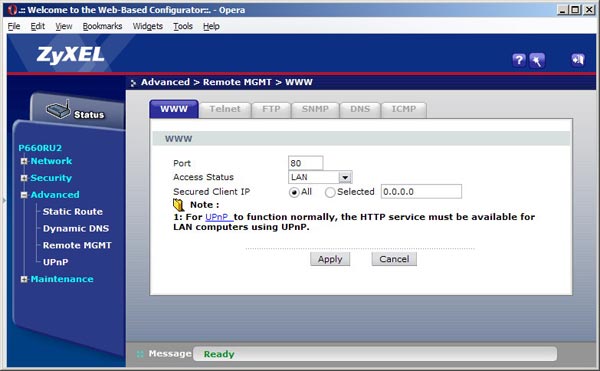

В третьем подразделе настраивается удалённый доступ к маршрутизатору. Здесь, как видно, шесть закладок, по одной для каждого из возможных типов доступа: WWW, Telnet, FTP, SNMP, DNS, ICMP. Для каждого из них можно задать порт, интерфейс, на котором он будет доступен (LAN, WAN, оба или ни один), а также IP-адрес, с которого будет возможен доступ (либо один, либо без ограничения).

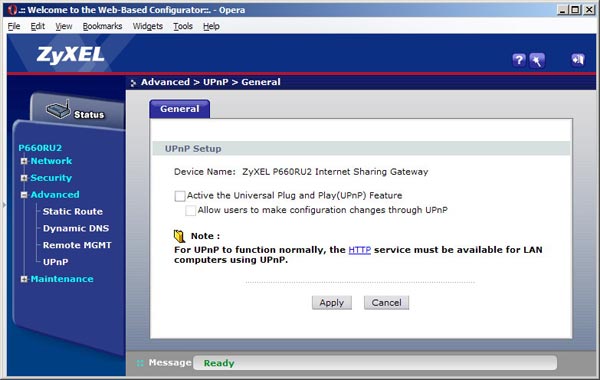

Последний подраздел отвечает за работу UPnP. Напомним, что UPnP используется для обмена информацией между устройствами, поддерживающими эту технологию.

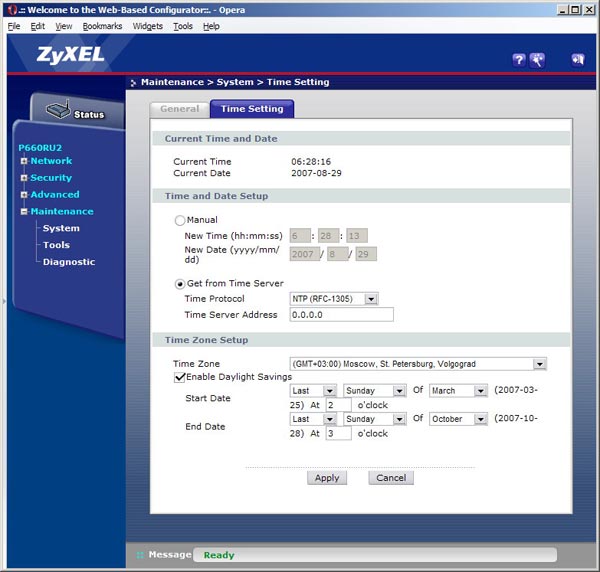

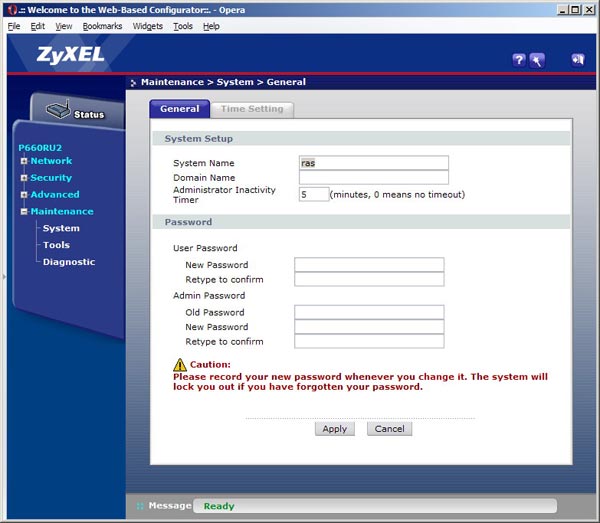

Последний раздел, Maintenance отвечает за системные параметры устройства. В первом подразделе можно изменить имя устройства, а также пользовательский и администраторский пароли. Пользовательский пароль позволяет только просматривать информацию о состоянии системы, в то время как администраторский позволяет обеспечить полный доступ к устройству. На второй закладке можно установить время, часовой пояс и автоматическую синхронизацию часов с сервером времени.

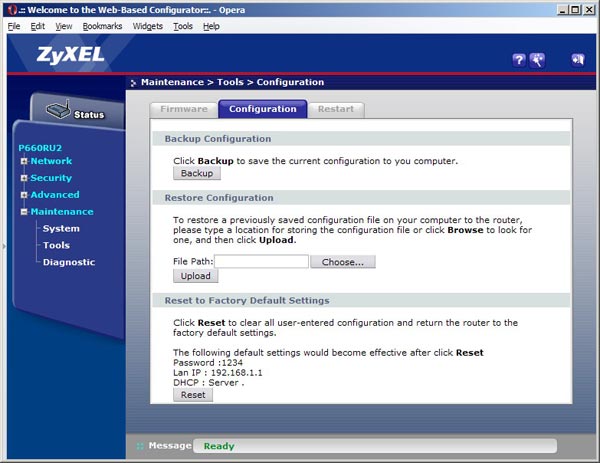

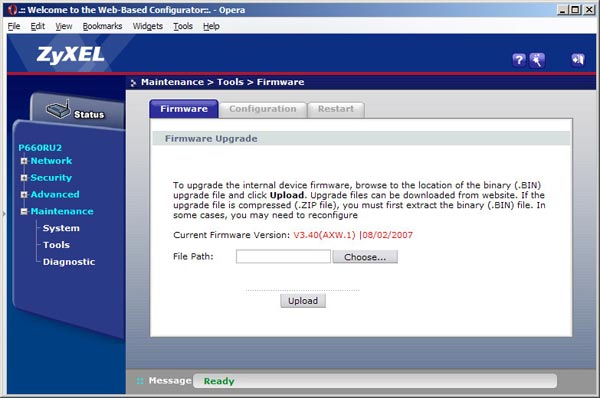

Подраздел Tools. Здесь можно выполнить обновление прошивки устройства, сохранить, восстановить или сбросить настройки, а также перезагрузить устройство.

Подраздел Diagnostic позволяет выполнить базовые проверки работоспособности модема: проверить доступность удалённого узла при помощи встроенной утилиты ping и посмотреть состояние DSL-линии.

Ещё одна интересная и приятная особенность: как мы уже говорили, интерфейс имеет две учётные записи: до этого момента мы рассматривали работу с правами администратора. Если воспользоваться правами простого пользователя и на предложение ввести пароль при обращении к интерфейсу, указать пароль пользователя, то модем пустит на страницу статуса, где можно лишь посмотреть информацию о состоянии устройства. На наш взгляд, такое решение достаточно удобно, когда администратор не хочет разрешать пользователям изменять параметры, но при этом пользователи должны сами уметь оценивать работоспособность подключения к Интернету.

Тестирование

Для тестирования скорости передачи мы использовали следующее оборудование: компьютер на базе AMD Athlon 64 X2 3800+ c 1 Гб ОЗУ и интегрированным гигабитным сетевым контроллером на чипсете NVIDIA nForce под управлением OC Windows XP Professional SP2, ноутбук на базе Intel Core с 512 Мб ОЗУ, также под управлением ОС Windows XP Professional SP2. Для тестирования использовался тестовый пакет NetIQ Chariot.

Для оценки скоростных возможностей мы подключили модем P660RU2 к одному из типичных высокоскоростных коммутаторов, использовав для этого провод длиной около десяти метров, после чего провели тесты пропускной способности для обоих направлений трафика. Перед тем как говорить о результатах тестирования, напомним о возможностях ADSL2+: он позволяет передавать данные на скорости до 24 Мбит/с при нисходящем потоке (к клиенту) и до 1 Мбит/с – при восходящем (от клиента).

В таблице приведены значения скорости, полученные при тестировании. Очевидно, результаты оказались достаточно хорошими.

Напомним, что заявленные 24 Мбит/с - это канальная скорость, где присутствует около 10% служебного трафика. И теоретическая скорость передачи данных пользователя составляет около 21,7 Мбит/с. В нашем случае результат в 20 Мбит/с - весьма примечательный.

Заключение

P660Rх2 предназначены для подключения к Интернету по технологии ADSL дома или небольшого офиса. Устройства имеют по одному порту Ethernet, что позволяет подключить один компьютер напрямую или воспользоваться коммутатором для подключения целой сети, благодаря встроенному маршрутизатору и DHCP-серверу. Устройства будут прекрасным выбором и для тех, кто не считает себя специалистом в области компьютеров, но желает быстро и без посторонней помощи (используя NetFriend) подключиться к Интернету. Также данные модели будут хорошим выбором для тех, кто планирует устанавливать охранно-пожарную сигнализацию, что повлечёт необходимость перехода на Annex B. В случае использования P660RU2, к нему можно одновременно подключить компьютер и телевизионную приставку, воспользовавшись обоими портами устройства.

К сожалению, работа с NetFriend пока доступна только для пользователей Windows 2000/XP, и невозможна для пользователей более ранних Windows, а также MacOS и Linux. С другой стороны, это касается только настройки, которую можно быстро произвести, допустим, с ноутбука. В ZyXEL нас уверили, что скоро появится версия NetFriend для Winows Vista которая сейчас проходит окончательное тестирование.
