Введение

Мы давно привыкли, что сетевое оборудование имеет большие размеры, и поэтому разместить его можно только на стене, столе или в телекоммуникационной стойке. Но компания ASUS меняет наше устаревшее представление о сетевых устройствах и представляет беспроводной маршрутизатор WL-330gE карманного размера. Сегодня мы проверим, как сказалась миниатюрность ASUS WL-330gE на его работе на стыке проводного и беспроводного сегментов сети.

Внешний вид

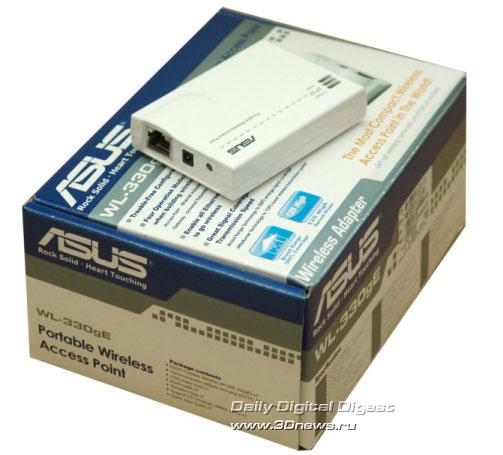

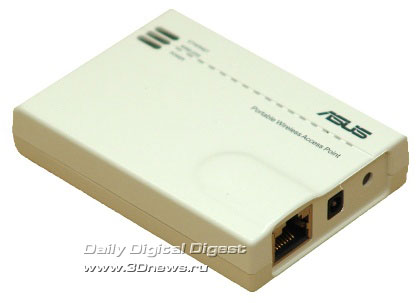

Мы открыли упаковочную коробку и были ошеломлены тем, что само устройство настолько миниатюрно, что сильно недотягивает по двухмерным размерам и до половины коробки, о чём свидетельствует фотография, представленная ниже. Геометрические размеры Asus WL-330gE составляют 86х62х17 мм, а масса нетто самой точки доступа составляет всего 62 г. Питание устройство может получать как с помощью внешнего адаптера для сети переменного тока 220 В, так и через переходник, подключаемый к USB-порту ПК.

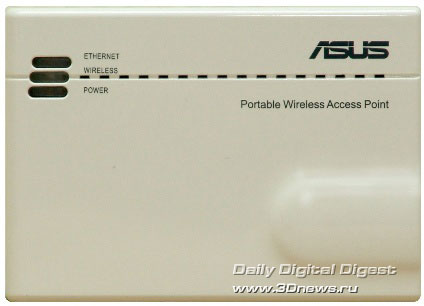

На верхней панели WL-330gE находятся три световых индикатора, название фирмы-производителя, а также сообщение о том, что это портативная беспроводная точка доступа.

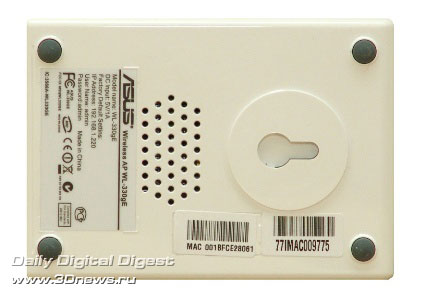

Нижняя сторона WL-330gE более информативна. Здесь присутствуют наклейки с информацией о MAC- и IP-адресах устройства, а также необходимом питании. Кроме указанного ранее, здесь же имеется и информация о модели и фирме-производителе. Четыре чёрные резиновые ножки помогают удобно разместить устройство на столе или иной горизонтальной поверхности, а технологическое отверстие в днище позволяет повесить WL-330gE на стену.

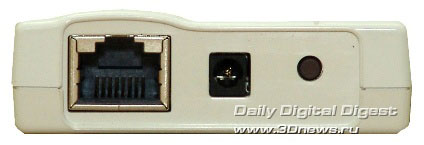

Единственная интересная боковая панель содержит разъём для подключения витой пары с помощью RJ-45, разъём для питания и утопленную кнопку сброса настроек WL-330gE к заводским предустановкам.

Аппаратная часть

После выкручивания миниатюрных винтиков, расположенных под мягкими ножками беспроводного устройства, перед нами предстала двухсторонняя плата из зелёного текстолита. На одной из её сторон располагался 32-разрядный процессор BCM5354 от компании Broadcom, работающий на частоте 240 МГц и несущий на борту также и сетевой функционал.

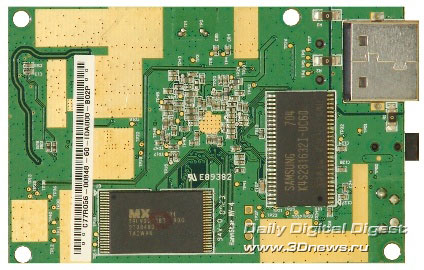

На оборотной стороне платы расположены модули памяти (оперативной и флэш). В качестве оперативной памяти установлен модуль Samsung K4S281632I, объём которого равен 16 Мб. Для флэш-памяти был выбран чип 29LV320 компании Macronix.

Теперь переходим к программной начинке ASUS WL-330gE.
